mục lục
1. Báo giá kinh doanh2
2. Hiệu suất thiết bị và thông số kỹ thuật6
1. Thông số kỹ thuật dây chuyền sản xuất giàn thép thanh 6
1.1 Tổng quan về thiết bị 6
1.2 Cấu tạo thiết bị của dây chuyền sản xuất giàn thép thanh 6
1.3 Thông số kỹ thuật của thiết bị: 7
1.4 Đặc tính thiết bị 8
1.5 Cấu hình thiết bị và thương hiệu gốc 10
2. Máy nước lạnh 11
2.1 Thông số kỹ thuật máy làm lạnh dạng hộp giải nhiệt gió: 11
3. Máy nén khí 12
1. Thông số kỹ thuật của máy nén khí trục vít 13
1. Báo giá kinh doanh
Dây chuyền sản xuất hàn giàn CNC thông minh nhà sản xuất chuyên nghiệp
| Bảng báo giá dây chuyền sản xuất giàn hàn CNC thông minh SGHJ | ||||||
| Đơn vị báo giá: Công ty TNHH Công nghệ Máy móc Thời gian Sơn Đông | ||||||
| số thứ tự | Tên thiết bị | loại đơn vị | đơn vị | Số lượng | đơn giá (RMB) | số tiền (RMB) |
| 1 | Dây chuyền sản xuất hàn giàn thép | SGHJpm-100 | viết tắt của Thái Châu | 1 | ||
| 2 | Máy nén khí trục vít | Khai Sơn, BK22kw | viết tắt của Thái Châu | 1 | ||
| 3 | máy nước làm mát | RX-05A | viết tắt của Thái Châu | 1 | ||
| 4 | thợ hàn đối đầu thanh thép | 25kva | viết tắt của Thái Châu | 1 | ||
| Tổng cộng | Tổng thanh toán thiết bị ¥: Vốn nhân dân tệ: | |||||
| Lưu ý: Giá này đã bao gồm thuế (13% VAT), bao gồm phí vận chuyển, vận hành, lắp đặt và phí đào tạo. | ||||||
| Công ty tập trung nghiên cứu phát triển và sản xuất dây chuyền sản xuất hàn giàn thép, có đội ngũ nghiên cứu phát triển công nghệ chuyên nghiệp và hiệu quả, công ty rất coi trọng đổi mới công nghệ, tuân thủ con đường đổi mới độc lập, không ngừng điều chỉnh cơ cấu sản phẩm để đáp ứng nhu cầu thị trường và đã thiết lập quan hệ đối tác lâu dài với một số doanh nghiệp nổi tiếng. | ||||||
Tên công ty: Công ty TNHH Công nghệ Máy móc Thời gian Sơn Đông
Mã số thuế: 91370811MA3EP7HT68
Số tài khoản công ty: 815010601421010400
Ngân hàng: Chi nhánh Tây Thành, Ngân hàng Thành phố Tế Ninh
Địa chỉ: Phía đông đường Jiafeng, phía bắc đường Ruixiang, Khu phát triển kinh tế Jining, tỉnh Sơn Đông (trong bệnh viện của Shandong Taifeng Engineering Group Co., Ltd.)
2. Hiệu suất thiết bị và thông số kỹ thuật
1. Thông số kỹ thuật dây chuyền sản xuất giàn thép thanh
1.1 Tổng quan về thiết bị

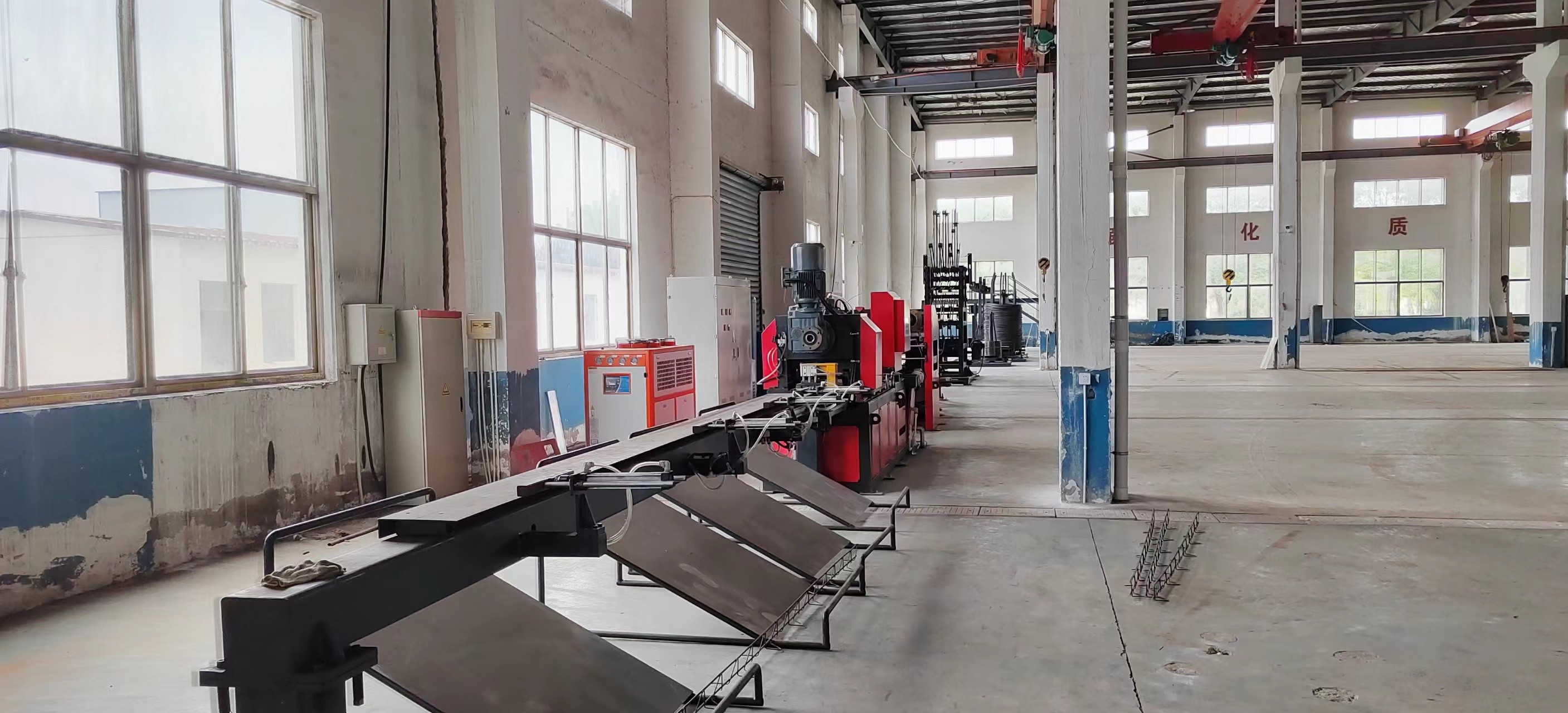

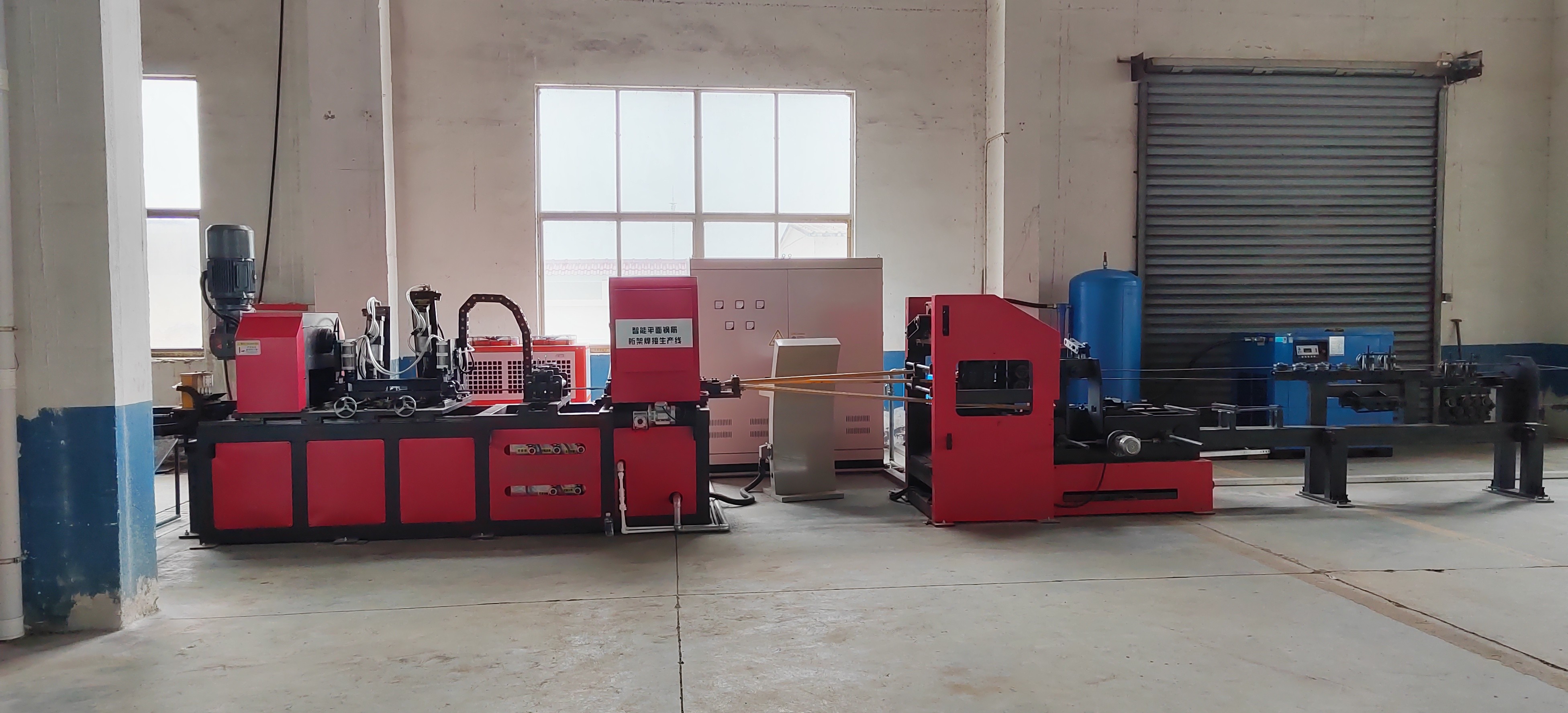

Dây chuyền sản xuất giàn cốt thép bao gồm thép cuộn, duỗi thẳng cốt thép, uốn thanh bên, hàn tạo hình, cắt tự động, cốt liệu thành phẩm tích hợp dây chuyền sản xuất hoàn toàn tự động, có thể sản xuất sàn giàn thép phẳng với giàn thép, cũng có thể sản xuất nhà tiền chế từ giàn thép, được sử dụng rộng rãi trong xây dựng công trình (từ sàn sàn kèo), xây dựng tấm tường cách nhiệt và các lĩnh vực khác.
1.2 Cấu tạo thiết bị của dây chuyền sản xuất giàn thép:
| số thứ tự | Linh kiện thiết bị | Số lượng | đặc điểm kỹ thuật |
| 1 | Khung thanh thép | con đường đã định sẵn | Khung đường đặt dọc |
| 2 | Cơ chế cho ăn thẳng | con đường đã định sẵn | Sử dụng nắn thẳng nhiều lần, hiệu quả nắn thẳng tốt, không làm tổn thương các gân thép, dây dẫn động mô tơ giảm tốc. |
| 3 | Đại lý lưu trữ | con đường đã định sẵn | Chế độ lưu trữ đệm và giá lưu trữ mở mới được áp dụng để hỗ trợ sản xuất liên tục và ngăn chặn hiệu quả việc tích lũy cốt thép. |
| 4 | Cơ chế làm thẳng thiết bị đầu cuối | con đường đã định sẵn |
Trước khi hàn và tạo hình, cốt thép chính và cốt thép thanh bụng được làm thẳng hai lần và áp dụng phương pháp làm thẳng năm con lăn để đảm bảo độ cứng của giàn thành phẩm
|
| 5 | Cơ cấu uốn thanh bụng | con đường đã định sẵn |
1, uốn xoay, uốn thép được cung cấp bởi nguồn servo, tính đồng bộ tốt, độ ổn định cao, 2, cơ cấu dây được cung cấp bởi động cơ servo khác, đồng bộ hóa tốt hơn với độ chính xác cao hơn, với cơ chế uốn, hai động cơ servo hoàn toàn phù hợp, có thể nhận ra không có sự thay đổi dừng chức năng của sân giàn, cải thiện đáng kể hiệu quả sản xuất.
|
| 6 | Máy chủ hàn | con đường đã định sẵn |
Lên xuống mỗi điểm hàn, tổng cộng 2 máy biến áp, tổng công suất máy biến áp hàn giảm hơn 60%
|
| 7 | Cơ chế cắt | con đường đã định sẵn |
Chế độ cắt "kéo" có thể giải quyết hiệu quả các vấn đề hàn do cắt và xử lý gây ra, đồng thời tránh độ lệch bên và biến dạng của sản phẩm giàn thành phẩm trong quá trình cắt.Việc điều chỉnh vị trí cắt được điều khiển bởi mô tơ servo và động cơ servo uốn và nối dây để đạt được độ cắt tùy ý của chiều dài giàn cùng loại.
|
| số 8 | Cơ chế thu thập vật liệu | con đường đã định sẵn | Tự động nạp lại |
| 9 | Hệ thống điều khiển điện | con đường đã định sẵn | |
| 10 | hệ điều hành | con đường đã định sẵn |
Các nút thao tác và các bộ phận khác sử dụng sản phẩm chất lượng cao Vận hành và điều chỉnh thiết bị thuận tiện Tốc độ, thông số hàn và dễ vận hành khác Hệ thống hẹn giàn
|
| 11 | Hướng dẫn, phụ tùng, dụng cụ ngẫu nhiên | con đường đã định sẵn | Bố cục chuẩn |
1.3 Thông số kỹ thuật của thiết bị:
| dự án | đơn vị | dữ liệu | nhận xét |
| Bố trí khung chịu lực | Kilôgam | 2500 | Chiều cao của các thanh dây không lớn hơn 2 mét và chiều cao của các thanh bên không lớn hơn 1,3 mét |
| Số lượng đường đặt | cá nhân | 3 | |
| Tốc độ thẳng | m/phút | 30 | Nên phù hợp với việc điều chỉnh hàn |
| Hàn nguồn máy biến áp | Kva | 160×2 | Điều khiển chuyển đổi tần số, giảm tổn thất công suất phản kháng, làm việc không liên tục |
| Sức mạnh của động cơ chuyển dây | Kw | 5,5 × 3 | dịch vụ không liên tục |
| Công suất của động cơ tạo thanh bên | kw | 3 | Xi lanh + động cơ servo |
| Công suất động cơ cắt cơ khí | Kw | 11×1 | dịch vụ không liên tục |
| Khoảng cách uốn gân S | mm | 200 | 250 trở lên không tính chiều cao giàn góc đáy |
| Chiều rộng gân S | mm | 70-270 | Có thể điều chỉnh chiều rộng |
| Đường kính uốn vòm thanh chữ S (đường kính trong) | mm | 10 | thay thế |
| Chiều rộng của giàn (cốt thép chính) | mm | 70-270 | Có thể điều chỉnh cao |
| Đường kính gân chính | mm | Φ8-12 | Φ 8- Φ 12 tấm gia cố bằng vít |
| Đường kính gân S | mm | Φ4-Φ8 | |
| Chiều dài giàn sản xuất | tôi | 0,4-6 | Bất kỳ độ dài có thể được điều chỉnh khi cần thiết |
| Tốc độ đường giàn (tấm) | m/phút | 6-12 | Tốc độ sản xuất ổn định 6-12m/phút |
| Hướng xả thiết bị | Xác định hướng vào và xả theo quy hoạch địa điểm thực tế | ||
| Áp suất khí ga | Mpa | ≥0,7 | Khí được yêu cầu phải là nguồn khí sạch được lọc và sấy khô |
| Tiêu thụ khí đốt | m³/phút | 3/4.5 | |
| Chiều dài dây chuyền sản xuất (dài * rộng * cao) | mm | Chiều dài 45000*3000*3500 có thể điều chỉnh phù hợp | |
| trọng lượng của thiết bị | T | 18 (không bao gồm phụ kiện và hộp điều khiển điện bên ngoài) | |
| Lưu ý: Thiết bị tiêu chuẩn bao gồm cơ cấu uốn chân, công nghiệp hóa dân dụng không có cơ cấu uốn chân, vui lòng giải thích. | |||
1.4 Đặc tính thiết bị
1, khung dây thép
Có ba bộ khung bố trí thanh thép dạng đĩa, sử dụng chế độ bố trí quay, chịu lực tối đa 2 tấn.
Mỗi giá đỡ được trang bị một thiết bị phanh khí nén riêng biệt.
Mỗi bộ khung bố trí có một bộ cơ chế làm thẳng trước độc lập để loại bỏ lớp oxit bề mặt thép.
2. Điều chỉnh cơ chế phân phối dây
Sử dụng nhiều lần duỗi thẳng, hiệu quả duỗi thẳng tốt, không làm tổn thương các sườn thép, dây động cơ giảm tốc kép.
Mỗi cơ chế cấp dây có thể được điều khiển riêng biệt.
3,Cơ chế lưu trữ thép
Áp dụng giá lưu trữ mở mới, chế độ lưu trữ đệm, tạo điều kiện cho sản xuất liên tục, ngăn chặn hiệu quả việc gia cố.
4. Cơ chế làm thẳng đầu cuối
Trước khi hàn và tạo hình, cốt thép chính và cốt thép thanh bụng được làm thẳng hai lần và áp dụng phương pháp làm thẳng năm con lăn để đảm bảo độ cứng của giàn đã hoàn thiện.
Cơ cấu này đóng vai trò then chốt trong việc điều chỉnh độ cứng của sản phẩm giàn.
5, Cơ chế tạo hình và dây ép thanh bụng
Uốn cong thanh, uốn thép bằng nguồn điện servo cung cấp điện năng, đồng bộ tốt, độ ổn định cao.
Tiếp tục uốn cốt thép (cơ chế uốn là chuyển động tròn và đung đưa lên xuống, không có độ trễ), tốc độ tạo hình nhanh.
Khuôn đúc thanh thép có dạng hình trụ hướng lên bề mặt thanh thép không bị trầy xước.
Cơ cấu cấp dây được cung cấp bởi động cơ servo nên có khả năng đồng bộ hóa tốt hơn và độ chính xác cao hơn.Với cơ chế uốn, sự phối hợp hoàn hảo của hai động cơ servo có thể thực hiện chức năng thay đổi bước giàn mà không dừng lại, giúp cải thiện đáng kể hiệu quả sản xuất.
6. Phần hàn
Lên xuống mỗi điểm hàn, tổng cộng có 2 máy biến áp.
Hai nhóm có tổng cộng 4 lực ép với độ đồng bộ tốt.
Xi lanh hàn có hành trình nhỏ, cường độ lớn, tốc độ hàn nhanh và chất lượng cao.
Sử dụng cách kẹp khí nén, hàn xi lanh sử dụng thương hiệu chất lượng cao.
Điện cực hàn được làm bằng đồng hợp kim crom và zirconi
Được trang bị cơ cấu định vị để đảm bảo hình dạng và kích thước của mối hàn.
Phương pháp hàn điểm điện trở hai điểm giúp giảm 60% công suất lắp đặt so với các máy cùng loại và có thể đặt riêng các thông số hàn của từng mối hàn.
Đầu điện cực bốn chế độ có thể được tái sử dụng 4 lần và chi phí sử dụng giảm 3 lần.
7. Cơ chế cắt
Chế độ "kéo" có thể giải quyết hiệu quả vấn đề hàn do quá trình cắt gây ra, đồng thời tránh hiện tượng lệch và biến dạng của sản phẩm giàn trong quá trình cắt.
Tốc độ cắt nhanh, hàn không cần tắt máy.
Đối với lực cắt cường độ cao tại các mối hàn của thanh chính và thanh bên, cường độ cao mới được phát triển mới nhất được áp dụng
Thép khuôn đàn hồi.
8. Hệ thống điều khiển thiết bị điện
Sử dụng hệ thống điều khiển Hechuan, độ ổn định cao.
9. Hệ điều hành
Các nút thao tác và các bộ phận khác sử dụng sản phẩm chất lượng cao.
Vận hành và điều chỉnh thiết bị thuận tiện.
Tốc độ, thông số hàn và dễ vận hành khác.
1.5 Cấu hình thiết bị và thương hiệu gốc
| tên | thương hiệu |
giải thích nhận xét |
| Màn hình thao tác | bang chung Côn Lôn | Đây là màn hình cảm ứng Internet of Things thông minh với CPU ARM làm lõi và 800 MHz.Sản phẩm được thiết kế sử dụng màn hình TFT LCD 10 inch độ phân giải 1024*600, màn hình cảm ứng điện trở 4 dây, cài sẵn phần mềm cấu hình McsgPro |
| PLC | Hà Xuyên | Hiệu suất cao, cấu trúc nhỏ gọn, chức năng mạnh mẽ, độ ổn định cao |
| động cơ servo | Hà Xuyên | Hiệu suất cao, độ tin cậy cao và chất lượng cao |
| Kiểm soát điện áp thấp | cằm | Thương hiệu nổi tiếng trong nước, chất lượng ổn định, độ tin cậy cao |
| Chế độ chuyển đổi nguồn điện | Đài Loan Ming Wei | Thương hiệu nổi tiếng Đài Loan, hơn 30 năm kinh nghiệm R&D và sản xuất |
| máy biến áp hàn | Trình tai | Áp dụng công nghệ hàn Nhật Bản |
| thành phần khí nén | khách sân | Thương hiệu nổi tiếng Đài Loan, chất lượng tốt, độ tin cậy cao, tải trọng cao |
| van điện từ | khách sân | |
| Xi lanh hàn | Xi lanh tùy chỉnh lực đôi | Tốc độ nhanh, đủ công suất và độ ổn định cao |
| Bộ điều khiển hàn | Thượng Hải guolong | Hiệu suất sản phẩm ổn định, chất lượng đáng tin cậy, |
| hộp giảm | Chiết Giang cầu vồng | Hiệu suất ổn định và đáng tin cậy |
| đường ray dẫn hướng tuyến tính | Bạc Đài Loan | Tải trọng cao, độ chính xác cao, tốc độ cao, độ chính xác cao |
| Ổ đỡ trục | N sk | Chất lượng nhập khẩu, chất lượng ổn định, độ tin cậy cao |
| Dây, cáp | Quảng Đông Yingke | Chất liệu tuyệt vời, cách nhiệt mạnh mẽ, độ lệch tâm thấp |
2. Máy nước lạnh
Thông số kỹ thuật và cấu hình của chiller giải nhiệt gió
|
người mẫu dự án |
RX-05A | cấu hình | |
| nguồn | 380V/3PH/50HZ | ||
|
đầu ra làm lạnh |
K calo/h | 12900 | |
| kw | 15 | ||
| Nhập tổng công suất | kw | 4,48 | |
| chất làm lạnh | tên | R22 | Nhập khẩu vật liệu lạnh chất lượng cao |
| phương pháp điều khiển | mao mạch | ||
|
động cơ nén |
kiểu | Kiểu xoáy | bánh xe thung lũng Mỹ |
| công suất (kw) | 3,75 | ||
| Số (PH) | 5 | ||
| cái quạt | công suất (kw) | 0,18*2 | Quạt có độ ồn thấp |
| Thể tích không khí (m³ / h) | 7840 | ||
|
bình ngưng |
kiểu | Bộ trao đổi nhiệt hiệu suất cao loại vây làm mát bằng không khí | Bộ trao đổi nhiệt hiệu suất cao loại vây làm mát bằng không khí |
| Lưu lượng không khí làm mát (m³/h) | 5000 | ||
|
máy đo độ bay hơi |
kiểu | Loại bình chứa nước (thép không gỉ) | Loại bình chứa nước (thép không gỉ) |
| Tốc độ dòng nước đóng băng (m³/h) | 2,5 | ||
| Dung tích bình chứa (L) | 60 | ||
| Đường kính ống nước vào và ra | 1" | ||
| máy bơm nước | công suất (kw) | 0,37 | Aosource (bảo hành 2 năm) |
| trưởng phòng giao hàng (m) | 20 | ||
| Tốc độ dòng chảy (m³ / h) | 6 | ||
|
nhân viên bảo vệ |
Phiên bản khuôn mặt |
Bảo vệ quá nhiệt máy nén, bảo vệ quá dòng, Bảo vệ áp suất cao và thấp, bảo vệ quá nhiệt, dòng chảy Bảo vệ số lượng, bảo vệ thiếu pha/thiếu pha, bảo vệ quá nhiệt khí thải, nước tản nhiệt không đáp ứng hệ thống cảnh báo tự động tiêu chuẩn |
Phiên bản máy tính Bang Pu |
| Bảng điện áp cao và thấp | JAVE Đài Loan | ||
| lọc | ALCO Mỹ | ||
| rơle quay pha |
Schneider của Pháp |
||
| công tắc tơ | |||
| cần gạt chính | |||
| Mô tả đầy đủ | trọng lượng (kg) | 174,5 | Bao bì khung gỗ |
| kích thước phác thảo (mm) | 1310*630*1230 | ||
| chuẩn bị bề mặt | Bo mạch chính 2 mm, tấm đệm 1,5 mm | Nhựa phun tĩnh điện | |
3. Máy nén khí
Thông số kỹ thuật máy trục vít giải nhiệt gió BK 22-8 ZG
| Nhóm vít | Cánh quạt Ted 5:6 |
| chế độ nén | Liên tục, cấp độ duy nhất |
| Áp suất đầu ra khí nén | P2= 0,8MPa |
| phương pháp làm nguội | làm mát không khí cưỡng bức |
| Nhiệt độ đầu ra khí nén | Cao hơn nhiệt độ môi trường từ 10oC đến 15oC |
| Lượng dầu bôi trơn | Khoảng 8,6 lít |
| tốc độ của xe gắn máy | N=2930r/phút |
| đánh giá sức mạnh | 22kW |
| tốc độ xả | V=3,45m3/ phút |
| trọng lượng làm việc | Khoảng 390 kg |
| Giới hạn trên của nhiệt độ không khí | 45oC |
| Giới hạn dưới nhiệt độ không khí | 0oC |
| tiêu thụ dầu | Hàm lượng dầu thải nhỏ hơn 3 PPM |
| tiếng ồn |
74dB(A) |
| Kích thước bên ngoài (dài, rộng và cao) (mm) | 1200×800×1120 |
