Shandong Time Machinery Technology Co., Ltd.
"PC Square Tube Reinforcement Truss Welding Production Line (SGHJ-IV) " Thông tin về thiết bị và báo giá
Đại diện pháp lý: Cui Hao
Điện thoại: 13395378282
Địa chỉ: Khu phát triển kinh tế, thành phố Jining, tỉnh Shandong
Trang web: www.sdsgzn.com
Bảng nội dung
I. Đề xuất kinh doanh 2
II.Giới thiệu về dự án sàn khung không lắp ráp 3
1.Kinh luận tổng quan về dự án 3
2. Quá trình sản xuất 5
3. Quadrat Tube Reinforcement Truss (Truss góc phải) 6
III.Hiệu suất thiết bị và tham số kỹ thuật7
1Các thông số kỹ thuật của dây chuyền sản xuất giàn khoan gia cố 8
1.1 Tổng quan về thiết bị ống vuông 8
1.2 Thành phần của thiết bị dây chuyền sản xuất khung gia cố 8
1.3 Các thông số kỹ thuật của thiết bị: 9
1.4 Tính năng thiết bị 10
1.5 Cấu hình thiết bị và thương hiệu thành phần 10
2 Máy làm mát nước 11
2.1 Các thông số kỹ thuật của đơn vị làm mát loại hộp làm mát bằng không khí là như sau: 12
2.2 Danh sách các phụ tùng thay thế cho thiết bị làm mát hộp DeepChorie: 13
3. Máy nén không khí 14
1Các thông số kỹ thuật của máy vít làm mát bằng không khí 14
I. Đề xuất kinh doanh
Đường dây sản xuất hàn truss CNC thông minh Nhà sản xuất chuyên nghiệp
| SGHJ-IV Intelligent CNC Truss Welding Production Line Quotation | |||||||||
| Đơn vị báo giá: Shandong Shiguang Machinery Technology Co., Ltd. | |||||||||
|
Dòng Không, không. |
Tên thiết bị | Mô hình thiết bị | Đơn vị |
Số lượng |
Giá chi phí (RMB) |
Số tiền (RMB) |
|||
| 1 | Đường dây sản xuất hàn truss ống hình vuông | SGHJ-IV | Đơn vị | 1 | |||||
| 2 | Máy nén không khí vít | KAIZEN BK series 37kw | Đơn vị | 1 | |||||
| 3 | Máy làm mát nước | RX-10A | Đơn vị | 1 | |||||
| 4 | Máy hàn rebar | 25kva | Đơn vị | 1 | |||||
| Tổng số | Nhân dân tệ: Nhân dân tệ chữ cái lớn: | ||||||||
| Lưu ý: Giá này bao gồm thuế, phí vận chuyển, phí gỡ lỗi và cài đặt, phí đào tạo. | |||||||||
| Công ty chúng tôi tập trung vào nghiên cứu và phát triển và sản xuất dây chuyền sản xuất hàn thép, với đội ngũ nghiên cứu và phát triển công nghệ chuyên biệt và hiệu quả,công ty chú trọng đến đổi mới công nghệ, nhấn mạnh vào việc chọn con đường đổi mới độc lập, liên tục điều chỉnh cấu trúc sản phẩm để đáp ứng nhu cầu thị trường,và thiết lập quan hệ đối tác hợp tác lâu dài với một số doanh nghiệp nổi tiếng. | |||||||||
2Phương thức thanh toán, thời gian thanh toán và quyền sở hữu tài sản:
1. Trả 30% tổng giá hợp đồng dưới dạng tiền gửi trong vòng ba ngày sau khi ký hợp đồng;
2- Thanh toán vận chuyển: 60% tổng giá hợp đồng trước khi vận chuyển hàng hóa hợp đồng;
3. Thanh toán lắp đặt: 5% tổng giá hợp đồng phải được thanh toán trong vòng bảy ngày sau khi lắp đặt thiết bị;
4.Dự đặt cọc bảo hành: 5% còn lại là bảo hành; thời gian bảo hành là 1 năm, thời gian bảo hành được thanh toán trong vòng ba ngày mà không có lãi suất;
5Bên A giữ quyền sở hữu hàng hóa trước khi thanh toán theo hợp đồng này được thanh toán hoàn toàn; Bên B phải trả tiền cho thiết bị theo phương thức thanh toán đã thỏa thuận, nếu không,Bên A có quyền đình chỉ dịch vụ.
▶ Thông tin chuyển tiền
Tên công ty: Shandong Time Machinery Technology Co. Ltd.
Số nhận dạng thuế: 91370811MA3EP7HT68
Số tài khoản: 815010601421010400
Ngân hàng: Jining Bank Xicheng Sub-branch
Địa chỉ: Khu phát triển kinh tế Jining, tỉnh Shandong, phía đông đường Jiafeng, phía bắc đường Ruixiang (sân vận động của Tập đoàn Kỹ thuật Shandong Taifeng) Tel: 13954713947

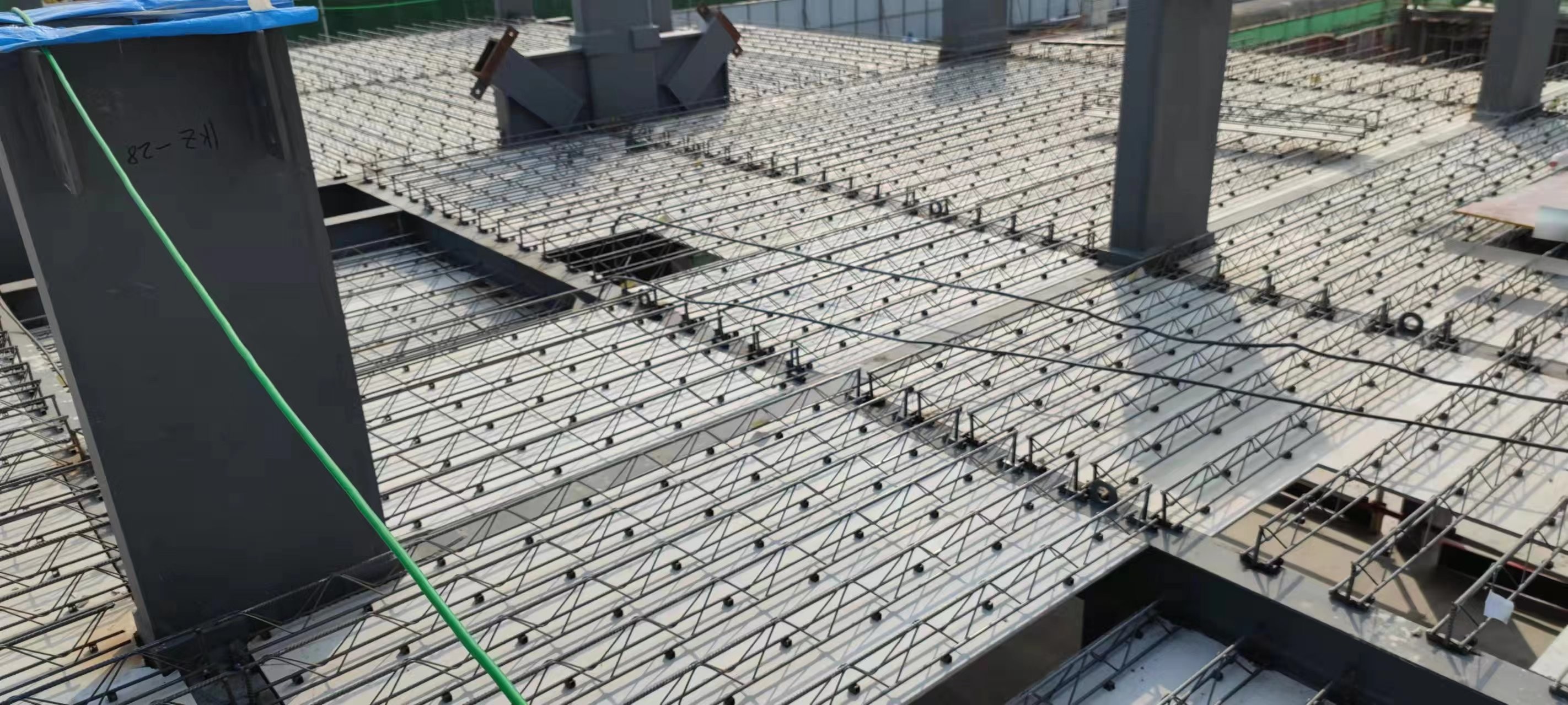

II. Giới thiệu về dự án sàn khung không lắp ráp
1. Tổng quan dự án
Lớp sàn được gia cố bằng lớp ván được lắp ráp sử dụng một loại ván xanh mới.với bột gỗ tự nhiên nhập khẩu làm sợi gia cố chínhNó được làm bằng khuôn đặc biệt được ép dưới áp suất cao và hơi oxy ở nhiệt độ cao.có thể cải thiện độ bền dính giữa tấm và bê tông hoặc vữa hơn 50% so với tấm phẳng thông thườngNó giải quyết hiệu quả vấn đề tách ra gây ra bởi sự bám sát kém giữa bảng và bê tông hoặc vữa và hạn chế biến dạng bảng,do đó giải quyết vấn đề nứt của kết thúc gây ra bởi biến dạng bảng.
Bảng đáy màu xanh lá cây mới được cố định vào khung tăng cường bằng cách sử dụng các ốc vít tự kẹp đặc biệt và cơ sở kết nối của máy khóa vít tự động.Nó thực hiện cơ khí hóa và sản xuất công nghiệp, với công nghệ xây dựng đơn giản, xây dựng thuận tiện và vận chuyển, bề mặt phẳng của bảng dưới.Nó có thể thay thế hoàn toàn các tấm ván và khung sàn đúc sẵn trên thị trường, đạt được không tháo rời, không thạch cao, lắp ráp nhanh chóng, giảm quy trình xây dựng, giảm chi phí vận chuyển, hầu như không có mất mát, đảm bảo chiều cao lưới trong nhà,và giảm chi phí xây dựng, v.v. Nó giải quyết rất nhiều các vấn đề hiện có trong việc sử dụng ván mạ trong nhà tiền chế và có thể được sử dụng rộng rãi trong các dự án xây dựng khác nhau như khách sạn, tòa nhà văn phòng,trường học, các tòa nhà dân cư, bệnh viện, kho, bãi đậu xe và các tòa nhà công nghiệp nhiều tầng.với tiềm năng thị trường khổng lồ.

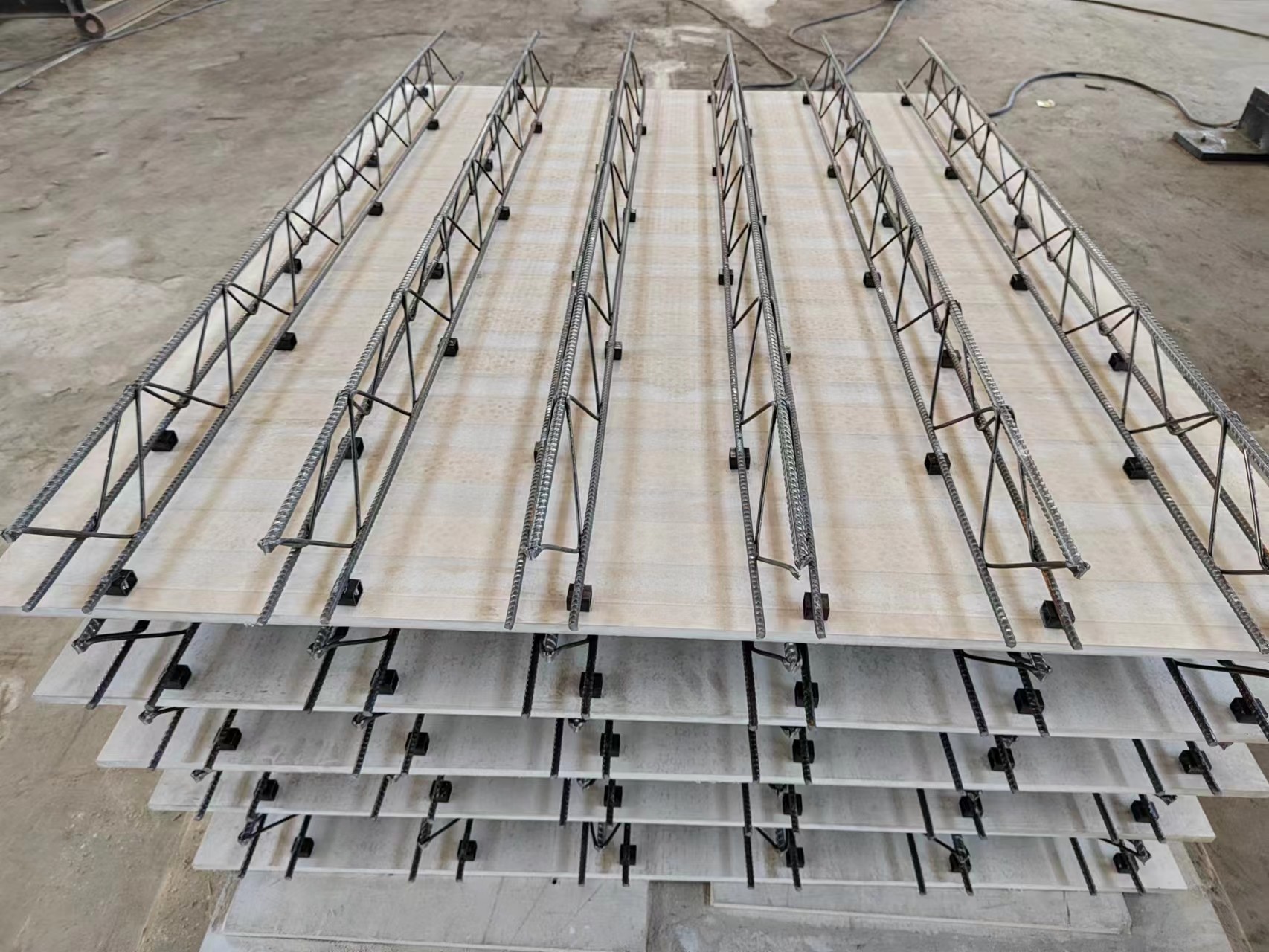

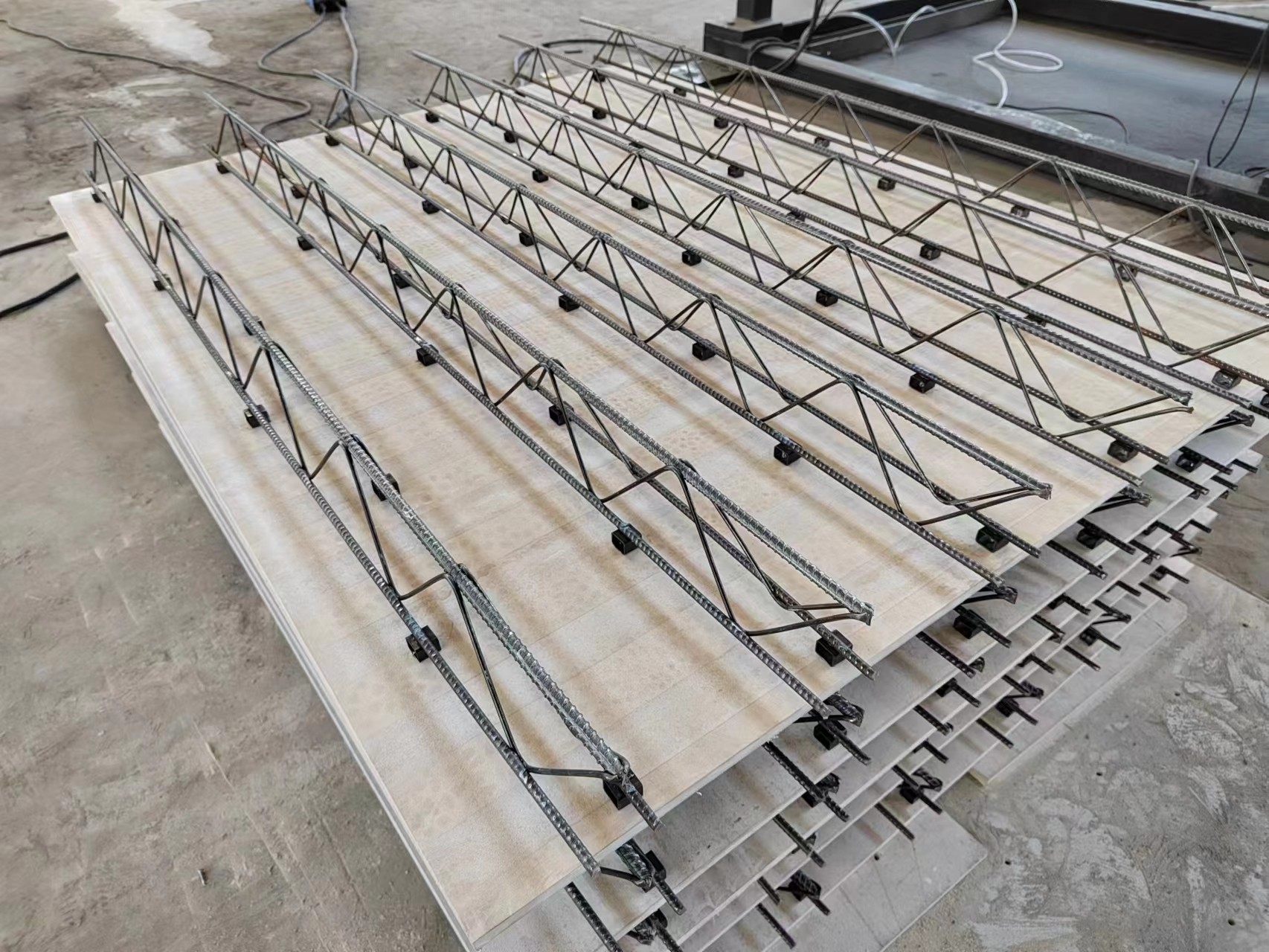

2. Các khung truss sàn chưa lắp ráp sản phẩm hoàn thiện (cân phải)
III. Hiệu suất thiết bị và các thông số kỹ thuật
1Các thông số kỹ thuật của dây chuyền sản xuất thép
1.1 Tổng quan về thiết bị

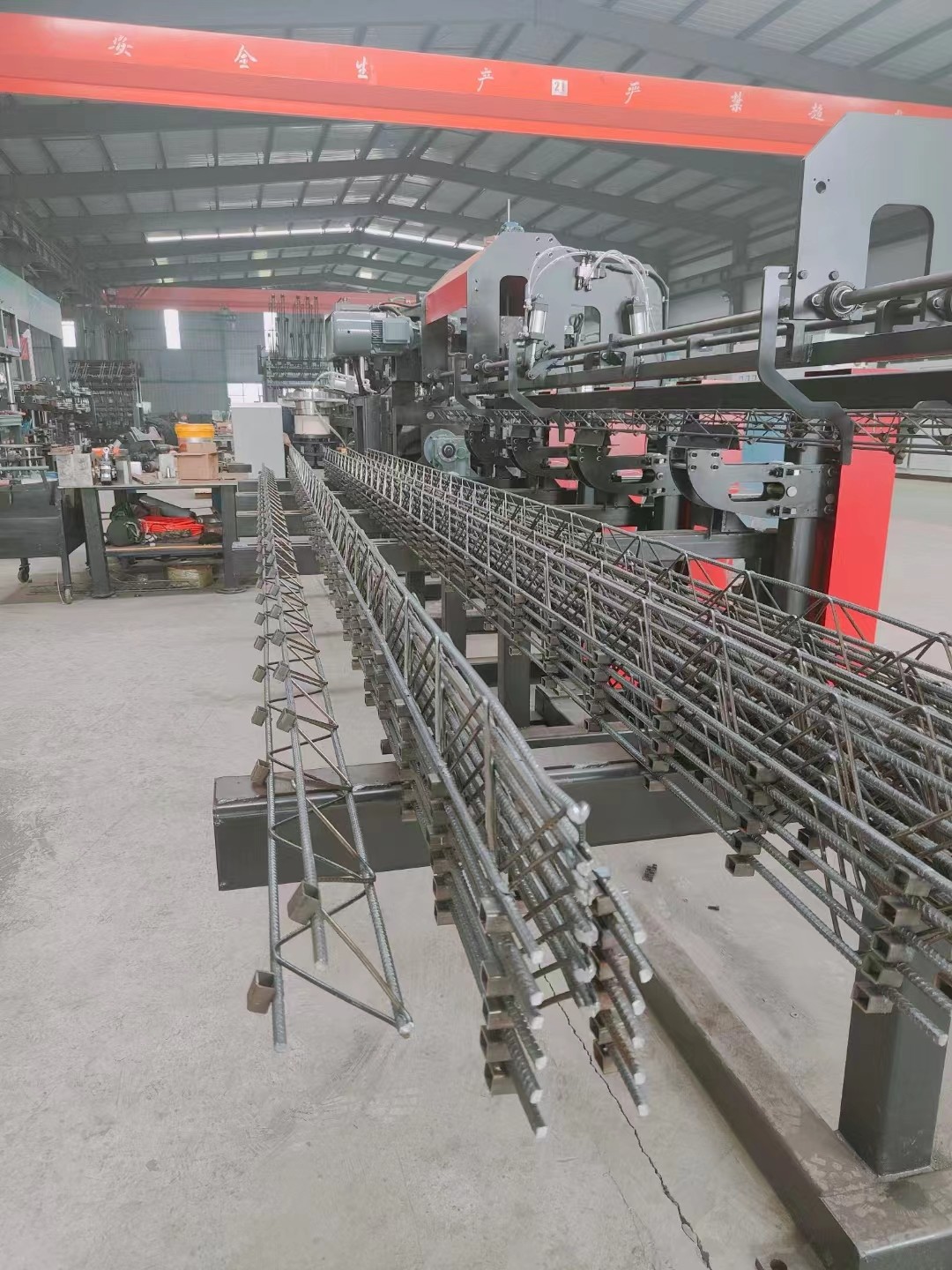

Đường dây sản xuất truss ống hình vuông là một dây chuyền sản xuất tự động hoàn toàn tích hợp thả cuộn thép, thẳng thắn thép, uốn cong thanh bên, hình thành hàn, cắt tự động,và thu thập sản phẩm hoàn thành, có thể sản xuất chốt thép được đúc không phá hủy, chốt thép cho ván sàn và chốt thép PC cho các tòa nhà lắp ráp,được sử dụng rộng rãi trong các lĩnh vực xây dựng tòa nhà (các ván sàn được đặt trước) và xây dựng đường sắt tốc độ cao (các ván đường sắt hai khối).
Thiết bị hàn cho ống vuông:
| Không, không. | Các thành phần thiết bị | Số lượng | Đặc điểm kỹ thuật |
| 1 | Bộ kết nối ống vuông Vibrating Plate-Collector | Hai bộ | Ứng dụng truyền động, đường vận chuyển, đồ đạc |
| 2 | Bộ phận hàn tốc độ cao | Hai bộ | Bao gồm các xi lanh tốc độ cao, điện cực hàn crôm-zirconium |
| 3 | Các thành phần cung cấp khí nén | Hai bộ | Đối với tải tự động các bộ phận kết nối |
| 4 | Các khuôn hàn và nguồn điện hàn | Một bộ | Bao gồm nguồn điện hàn, cố định khuôn cho các bộ phận kết nối |
| 5 | Hệ thống nước làm mát hàn | Một bộ | Làm mát để hàn các bộ phận kết nối |
| 6 | Điều chỉnh các thành phần di chuyển | Một bộ | Để điều chỉnh vị trí hàn của các bộ phận kết nối |
1.2 Thiết bị Thành phần của dây chuyền sản xuất rào thép:
| Không, không. | Các thành phần thiết bị | Số lượng | Đặc điểm kỹ thuật |
| 1 | Cung thép được thắt bằng dây quay | Một bộ | Thang đặt dây thẳng đứng, đệm bằng phanh |
| 2 | Cơ chế thẳng và cho ăn | Một bộ | Sử dụng Multi-Wheel Straightening với hiệu ứng thẳng hàng tuyệt vời mà không làm hỏng xương sườn thép; Nạp dây hai động cơ với ba động cơ giảm tốc. |
| 3 | Cơ chế lưu trữ vật liệu | Một bộ | Được trang bị một loại kệ lưu trữ mở mới sử dụng lưu trữ đệm, cho phép sản xuất liên tục và ngăn ngừa tích tụ thanh sắt hiệu quả. |
| 4 | Cơ chế điều chỉnh đầu cuối | Một bộ | Việc thẳng cuối giai đoạn thứ hai được thực hiện trên các thành phần gia cố chính và đường chéo trước khi hàn và hình thành bằng phương pháp thẳng năm cuộn,đảm bảo tính thẳng của các sản phẩm truss. |
| 5 | Cơ chế uốn cong thành phần chéo | Một bộ |
1) Đường cong thanh lắc được điều khiển bởi một động cơ servo, đảm bảo đồng bộ hóa tốt và ổn định cao. 2) Cơ chế cấp dây được cung cấp bởi một động cơ servo khác, cung cấp đồng bộ hóa tốt hơn và độ chính xác cao hơn.sự hợp tác hoàn hảo của hai động cơ servo cho phép thay đổi truss pitch mà không cần dừng máy, nâng cao đáng kể hiệu quả sản xuất.
|
| 6 | Đơn vị hàn chính | Một bộ | Hai hàn điểm được sử dụng, sử dụng tổng cộng 2 biến áp, làm giảm tổng tiêu thụ điện của các biến áp hàn hơn 60 phần trăm. |
| 7 | Cơ chế uốn | Một bộ | Sử dụng xoắn servo-mechanical, tốc độ nhanh hơn, ít tiếng ồn hơn, ổn định hơn. |
| 7 | Cơ chế cắt | Một bộ | Sử dụng một chế độ cắt "coi kéo" để giải quyết hiệu quả vấn đề của hàn mở gây ra bởi quá trình cắt..Việc điều chỉnh vị trí cắt được điều khiển bởi động cơ servo, cho phép cắt các truss của bất kỳ chiều dài nào mà không cần dừng máy. |
| 8 | Cơ chế thu thập tổng hợp | Một bộ | Tự động xếp chồng |
| 9 | Hệ thống điều khiển điện | Một bộ | |
| 10 | Hệ điều hành | Một bộ |
Nút điều khiển và các thành phần khác là chất lượng cao Hoạt động và điều chỉnh thiết bị thuận tiện Hoạt động thuận tiện của tốc độ, tham số hàn, vv Hệ thống đặt chỗ truss
|
| 11 | Sổ hướng dẫn sử dụng, phụ tùng thay thế và dụng cụ | Một bộ |
Cấu hình tiêu chuẩn
|
1.3 Các thông số kỹ thuật của thiết bị:
| Bàn tay lắc | Đơn vị | Số lượng | Lưu ý |
| Khả năng tải của giá đỡ đặt dây | kg | 2000 | Chiều cao của dây trên không nên vượt quá 2 mét, và chiều cao của dây bên không nên vượt quá 1,3 mét. |
| Số lượng giá đỡ đặt dây | Đơn vị | 5 | |
| Sức mạnh của động cơ hình thành thép bên | kW | 7.5 | |
| Năng lượng của bộ biến áp hàn | kW | 160x3 | Hoạt động gián đoạn với bộ biến áp hàn ống vuông được thêm vào phía sau |
| Sức mạnh động cơ cắt | kW | 11+11 | Tiếp nhận tự phát triển kéo nâng hoạt động gián đoạn |
| Thu thập và nâng động cơ rack | kW | 2.2 | Hoạt động gián đoạn |
| Đường cong của dây chốt bên | mm | 200 | |
| Chiều cao hợp âm | mm | 70-270 | Chiều cao từ 250 trở lên mà không có dây góc dưới |
| Chiều rộng hợp âm | mm | 70-90 | Chiều rộng lớn |
| Chiều kính của thanh hợp âm trên và dưới | mm | 6-12 | |
| Chiều kính của dây bên | mm | 4-7 | |
| Chiều dài của dây | m | 2 ~ 14 |
Tự động điều chỉnh độ cao
|
| Độ thẳng của dây | mm/m | ± 5 | |
| Lỗi chiều cao của hợp âm | mm | ±2 | |
| Lỗi chiều dài của hợp âm | mm/m | ± 5 |
Lỗi tối đa không quá ± 15mm
|
| Chiều cao của các thanh hợp âm phía trên và phía dưới | mm | ≤ 5 | |
| Tốc độ của dây chuyền sản xuất | m | 6-8 |
Tốc độ sản xuất ổn định thực tế được xác định bởi các thông số kỹ thuật của dây. Tốc độ sẽ bị ảnh hưởng nếu các đầu nối ống vuông được thêm vào quá trình sản xuất. |
| Áp suất không khí | Mpa | ≥ 0.7 | Khí được sử dụng nên sạch, lọc và khô. |
| Tiêu thụ không khí | m3/phút | 3/4.5 | |
| Chiều dài của dây chuyền sản xuất (chiều dài * chiều rộng * chiều cao) | mm | Chiều dài của dây chuyền sản xuất có thể được điều chỉnh phù hợp với 45000 * 3000 * 3500 | |
| Tổng sản xuất | T | ≤ 18 | |
| Lưu ý: Cấu hình tiêu chuẩn bao gồm cơ chế uốn cong góc dưới. Vui lòng xác định nếu cấu hình cho công nghiệp hóa dân cư không bao gồm cơ chế uốn cong góc dưới. | |||
1.4.1 Tính năng thiết bị
1. Khung đặt cao su
l Có năm bộ giá đỡ thanh thanh, sử dụng phương pháp thanh quay, với tải trọng tối đa 2 tấn.
l Mỗi giá đỡ trả tiền được trang bị thiết bị phanh không khí độc lập.
l Mỗi giá đỡ trả tiền có một cơ chế tự do tự thẳng để loại bỏ vảy oxit trên bề mặt của các thanh thép.
2Cơ chế thẳng và cho ăn
l Nó sử dụng thẳng nhiều bánh với hiệu ứng thẳng tốt, mà không làm hỏng xương sườn của các thanh thép.
l Mỗi cơ chế cho ăn có thể được điều khiển độc lập.
3Cơ chế lưu trữ thanh thép
l Nó sử dụng một loại kệ lưu trữ mở mới để đệm và lưu trữ, thuận tiện cho sản xuất liên tục và ngăn chặn hiệu quả các thanh thép bị rối.
4Cơ chế điều chỉnh đầu cuối
l Việc thẳng cuối thứ cấp được thực hiện trên thanh chính và các thanh web trước khi hàn và hình thành.
L Cơ chế này đóng một vai trò quan trọng trong việc điều chỉnh sự thẳng của các sản phẩm truss.
5. Web Bar Pressing và Feeding Mechanism
l Cây cong cánh tay lắc được sử dụng để uốn cong các thanh thép, được điều khiển bởi một động cơ servo, đồng bộ hóa tốt và ổn định cao.
l Việc uốn cong thanh thép là liên tục (cơ chế uốn cong hoạt động trong một chuyển động xoay tròn và lên xuống, không chậm trễ), với tốc độ hình thành nhanh.
l Các khuôn tạo thanh thép có bề mặt hình trụ để ngăn ngừa vết trầy xước bề mặt của các thanh thép.
6. Phần hàn
I Hai máy hàn điểm, một trên và một ở dưới cùng, với tổng cộng hai biến áp.
L Bốn cuộn ấn thấp hơn với đồng bộ hóa tốt.
l Các xi lanh hàn có một nhịp nhỏ, lực lớn, tốc độ hàn nhanh và chất lượng cao.
l Các xi lanh hàn sử dụng các thương hiệu chất lượng cao và được kẹp bằng không khí.
l Các điện cực hàn được làm bằng đồng hợp kim crôm-zirconium.
l Được trang bị cơ chế định vị để đảm bảo hình dạng và kích thước của hàn.
l Phương pháp hàn điểm hai điểm kháng cự làm giảm sức mạnh lắp đặt 60% so với các đối tác, và các tham số hàn của mỗi điểm hàn có thể được thiết lập độc lập.
l Đầu điện cực bốn chiều có thể được sử dụng lại bốn lần, giảm chi phí 3 lần.
7Cơ chế hàn ống vuông
l Bảng rung được sử dụng như là cơ chế tải, và tốc độ tải là ổn định và hiệu quả cao.và hàn được hoàn thành bằng hàn kháng.
8Cơ chế cắt
l Phương thức cắt "coi kéo" được áp dụng để giải quyết hiệu quả vấn đề hàn mở gây ra bởi quá trình cắt và tránh biến dạng và biến dạng của ván khi cắt.
L tốc độ cắt nhanh, không cần phải dừng hàn.
l Đối với cắt mạnh tại các khớp hàn gia cố chính và bên cạnh, thép cứng và cứng từ Trung Quốc được sử dụng.
8Cơ chế thu thập và xếp chồng tự động
L Cơ chế thu thập tự động cho phép sản xuất liên tục mà không cần phải dừng lại, cải thiện hiệu quả.
Nó có thể thu thập các truss có kích thước khác nhau, dài và ngắn.
l Việc thu thập tự động, xếp chồng và vận chuyển các truss đều tự động hoàn toàn.
l Thiết bị thu thập và xếp chồng tự động làm giảm số lượng người vận hành 2.
10Hệ thống điều khiển điện
l Nó áp dụng hệ thống điều khiển từ Hechuan với độ ổn định cao.
11. Hệ điều hành
l Các nút điều khiển và các thành phần khác sử dụng các sản phẩm chất lượng cao.
Thiết bị dễ vận hành và điều chỉnh.
L Các hoạt động như tốc độ, tham số hàn, v.v. là thuận tiện.
1.5 Cấu hình thiết bị và thương hiệu thành phần
| Tên | Thương hiệu |
Giải thích Nhận xét |
| Màn hình hoạt động | Kunlun Tongtai | Nó là một màn hình cảm ứng IoT thông minh với CPU ARM là lõi và tần số chính 800MHz.và cũng được cài đặt sẵn với phần mềm cấu hình McsgPro. |
| PLC | Hechuan | Hiệu suất cao, cấu trúc nhỏ gọn, chức năng mạnh mẽ và ổn định cao. |
| Động cơ phục vụ | Hechuan | Hiệu suất cao, độ tin cậy cao và chất lượng cao. |
| Kiểm soát điện áp thấp | CHNT | Thương hiệu nổi tiếng Trung Quốc, chất lượng ổn định, độ tin cậy cao. |
| Chuyển nguồn cung cấp điện | Đài Loan Mingwei | Một thương hiệu nổi tiếng ở Đài Loan với hơn 30 năm kinh nghiệm nghiên cứu và sản xuất. |
| Bộ biến áp hàn | Chengtai | Sử dụng công nghệ hàn Nhật Bản. |
| Các thành phần không khí | Yadeke |
Thương hiệu nổi tiếng của Đài Loan, chất lượng tốt, độ tin cậy cao, khả năng tải cao.
|
| Van điện tử | Yadeke | |
| Đàn hàn | Chuangbeili Custom Cylinder | Tốc độ nhanh, đủ năng lượng và ổn định cao. |
| Máy điều khiển hàn | Thượng Hải Guolong | Hiệu suất sản phẩm ổn định và chất lượng đáng tin cậy. |
| Máy giảm | Trịnh Châu Tết | Hiệu suất ổn định và đáng tin cậy. |
| Đường sắt hướng dẫn tuyến tính | Đài Loan Shangyin | Khả năng tải trọng cao, độ chính xác cao, tốc độ cao và độ chính xác cao. |
| Lối xích | Nsk | Chất lượng nhập khẩu, chất lượng ổn định, và độ tin cậy cao. |
| Sợi điện, cáp | Quảng Đông Yingke | Vật liệu tuyệt vời, cách nhiệt mạnh, độ kỳ dị thấp. |
Các thông số kỹ thuật của các đơn vị làm mát bằng nước loại hộp làm mát bằng không khí được liệt kê trong bảng dưới đây:
| Điểm | Các sản phẩm hàng loạt làm mát bằng không khí | |
| RX-10 | ||
| Nguồn cung cấp điện | 10P-50Hz-380V | |
| Dòng nước làm mát m3/h | 6.0 | |
| Tổng năng lượng tiêu thụ kW | 10.5 | |
|
Làm mát Công suất
|
kW | 36 |
| kCal/h | 30960 | |
| Loại | Loại cuộn hoàn toàn đóng | |
| Phương pháp khởi động | Bắt đầu trực tiếp | |
| Đơn vị ngưng tụ | Loại | Hiệu quả cao màu tím đồng áo khoác nhôm nhôm có vây + quạt tiếng ồn thấp |
| Khối lượng không khí làm mát m3/h | 12000 | |
| Số lượng đơn vị | 1 | |
| Chất làm mát | Loại | R22 |
| Máy bơm nước tích hợp kW | 1.5 | |
|
Máy bốc hơi
|
Số lượng đơn vị | Loại cuộn cuộn bể nước hiệu quả cao |
| Loại | 1 | |
| Chiều kính ống | DN40 | |
| Thiết bị bảo vệ an toàn | Bảo vệ điện áp cao và thấp, bảo vệ chống băng (hai lần), van an toàn, bảo vệ quá tải, dưới giai đoạn, pha ngược, dưới điện áp, quá điện áp, bảo vệ dòng nước, vv | |
| Thiết bị bảo vệ an toàn | Chiều dài | 1610 |
| Chiều rộng | 735 | |
| Chiều cao | 1390 | |
| Khối lượng tổng thể | kg | 326 |
. KAIZEN BK Series 37KW máy nén vít hỗ trợ tham số
. BK loạt máy nén vít mới nhân bản người-máy giao diện hiển thị và hệ thống điều khiển.
. Hoạt động đơn giản và thuận tiện
. Tình trạng hoạt động có thể được nhìn thấy trong một cái nhìn.
. Bộ nén vít BK Series có thể làm việc cho bạn 24 giờ không giám sát.
Bảo trì hoặc sửa chữa được yêu cầu bằng tiếng Trung khi xảy ra bất thường.
. Với giao diện đầu ra dự phòng, nó có thể nhận ra kiểm soát chuỗi và kiểm soát chẩn đoán từ xa của nhiều đơn vị.
BK Series máy nén vít mới với hệ thống tách dầu tích hợp
Việc áp dụng thiết kế tách dầu tích hợp đảm bảo hiệu quả tách dầu-không khí và giảm tiêu thụ dầu, và chất lượng sản phẩm được đảm bảo hoàn toàn ngay từ đầu thiết kế.
. BK loạt loại mới máy nén không khí vít hiệu quả cao van kiểm soát không khí vào.
Chế độ điều khiển ON/OFF
Thiết kế phun chống dầu với van kiểm soát
Các máy nén vít dòng BK có một thế hệ động cơ hiệu quả cao, tiêu thụ thấp.
. Động lực khởi động cao
. lớp cách điện F, lớp bảo vệ IP54
. Gói SKF, tiếng ồn thấp, tuổi thọ dài
. Với thiết bị tiếp nhiên liệu, có thể được tiếp nhiên liệu mà không cần dừng máy.
| Áp suất xả Mpa | 0.8 |
| Khối lượng xả m3/phút | 5.5 |
| Công suất động cơ kW | 37 |
| Giao diện khí thải | G1 1/2 |
| Tiếng ồn db ((A)) | 67 |
| Trọng lượng kg | 730 |
| Kích thước tổng thể mm | 1240*1030*1435 |
